Kiinnitysosat

JTC kippisylinterin kehyslaakeri

Näitä laakereita voidaan käyttää TT sylinterien asennuksessa, kun kehto asennetaan pitkittäissuunnassa. Kehyslaakerit pultataan levyihin, jotka on hitsattu haluttuun korkeuteen apurunkoon kiinnitettyihin poikittaispalkkeihin.

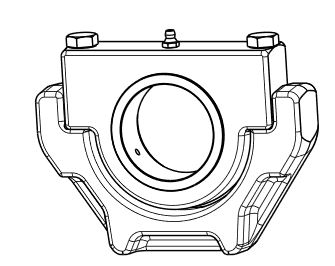

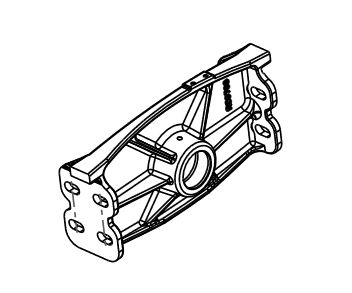

Laakeripalkki JTD-, DF- ja EF-mallisarjan kippien asennukseen. Maksimikuormitus 25ton / laakeripalkki. Valettua terästä. Sisältää pronssisen laakeriholkin. Asennus rungon poikittaispalkkien väliin, asennusmitta 386mm. Laakerin sisähalkaisija 65mm.

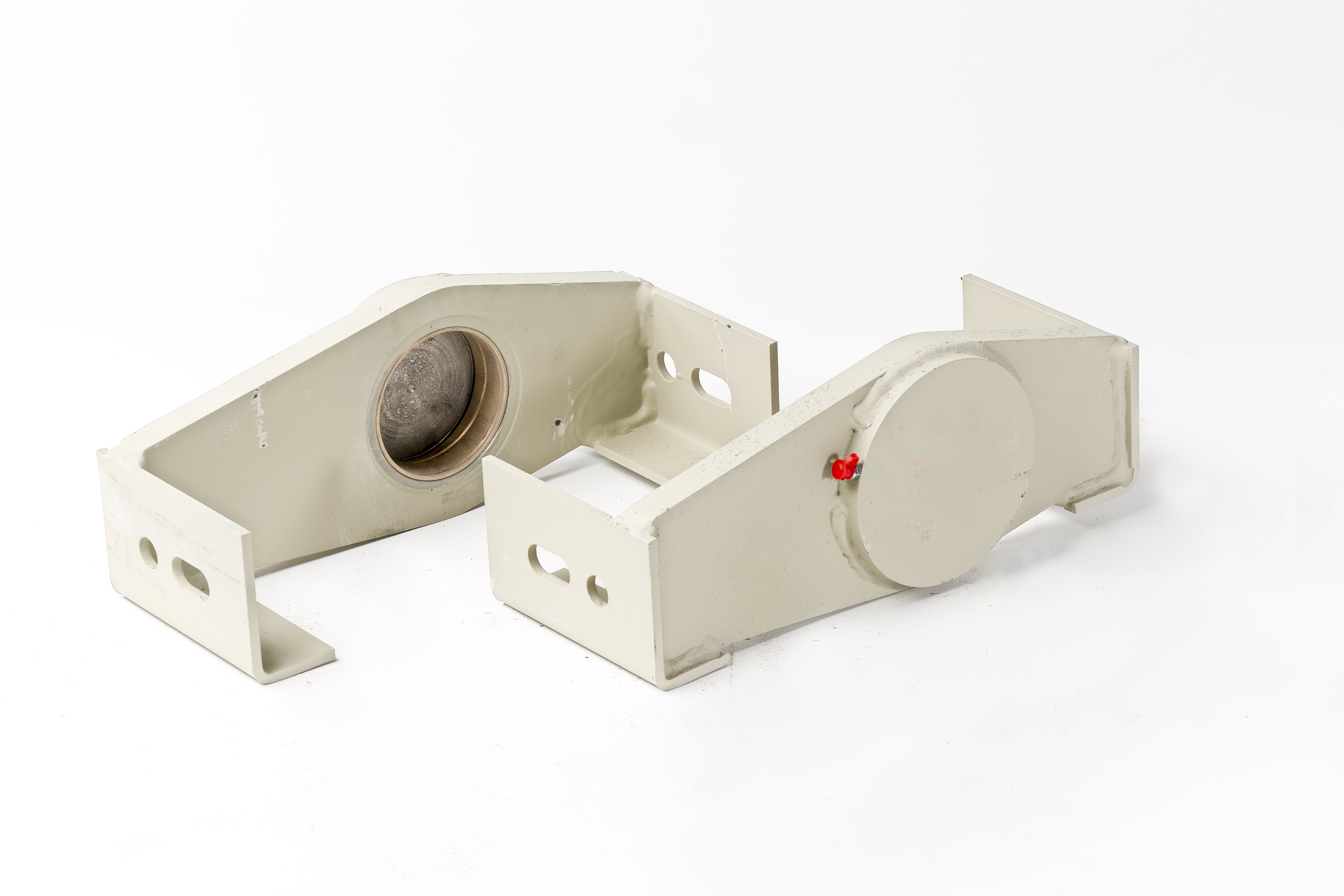

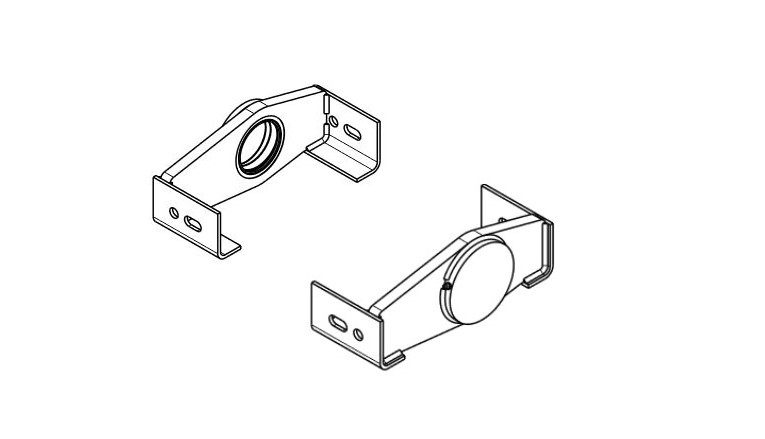

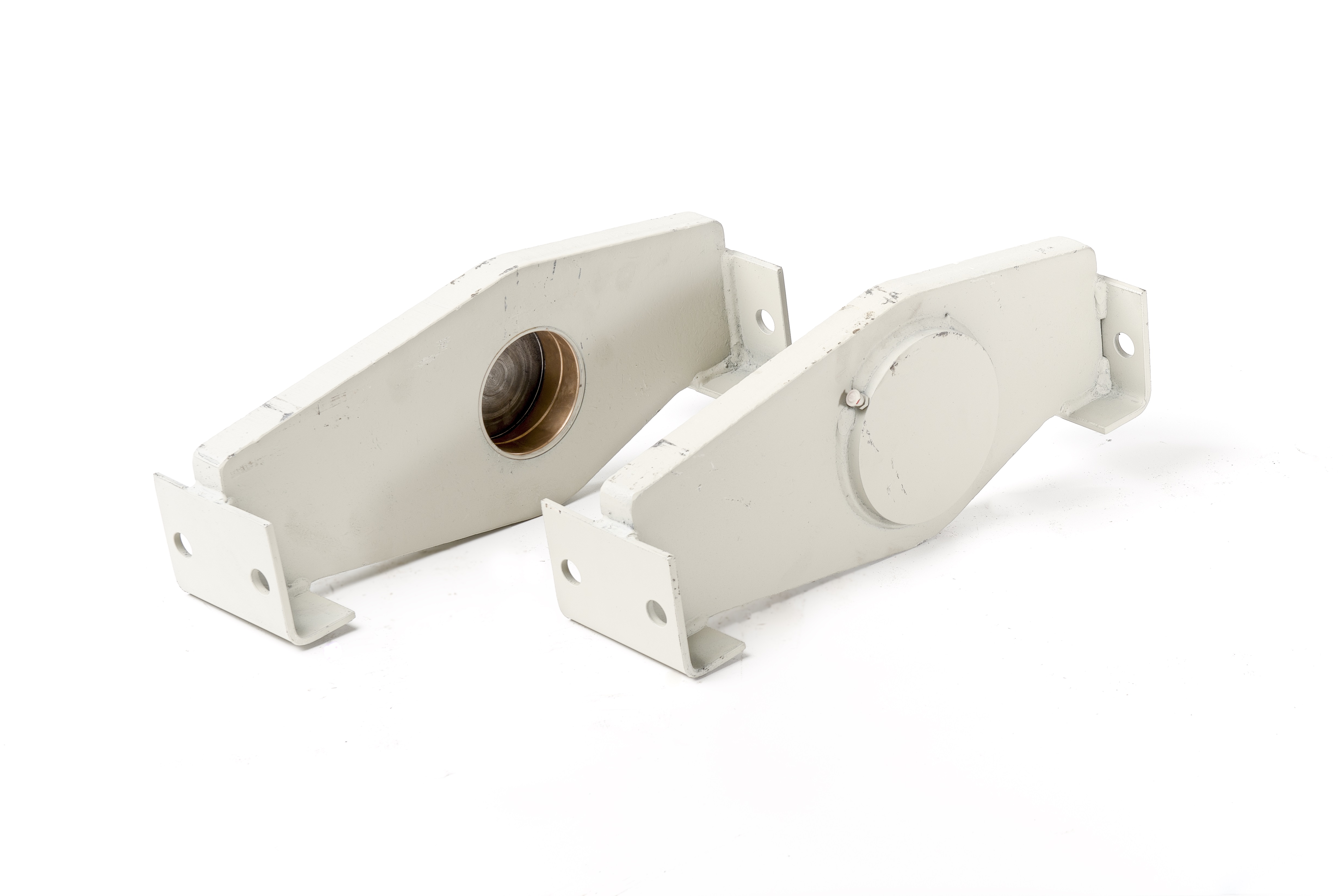

Kehyspalkkipari RT malleihin 115-152 (32ton). Kehyspalkkien pituus 355mm.

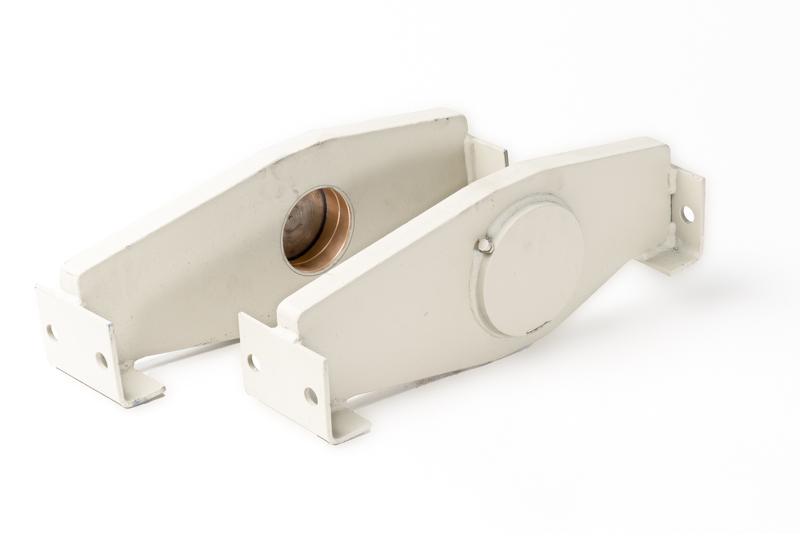

Kehyspalkkipari RT malleihin 172, 192 (32ton). Kehyspalkkien pituus 435mm.

Kehyspalkkipari RT malliin 219 (32ton). Kehyspalkin pituus 484mm.

Kehyspalkkipari RT malleihin, 50ton. Kehyspalkkien pituus 355mm.

TT 3-kaatokippi voidaan asentaa ajoneuvon apurunkoon, käyttäen kehyspalkkeja, jotka kiinnitetään z-palkkeihin. Sylinterikehdon asennussuunta on tällöin poikittainen.

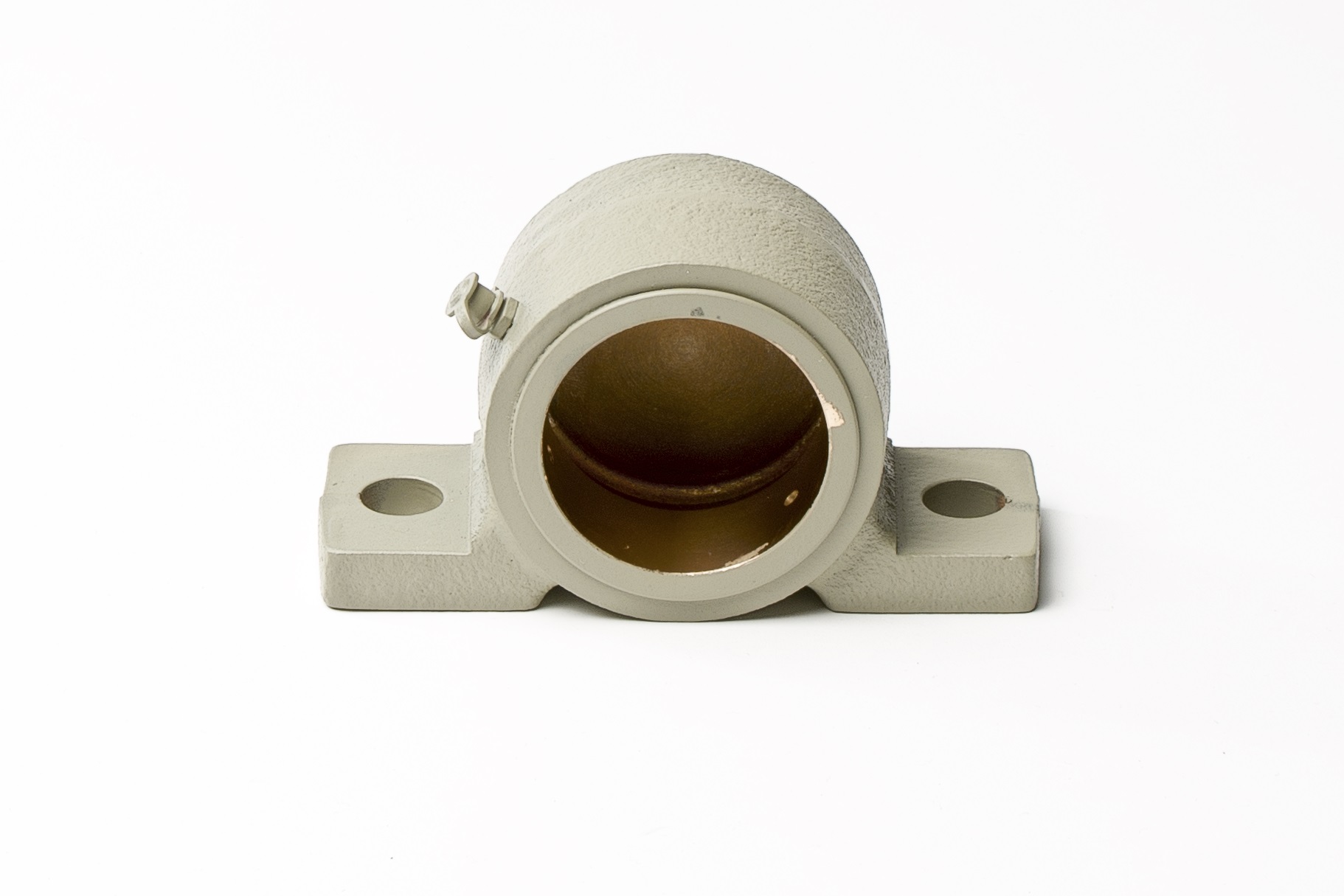

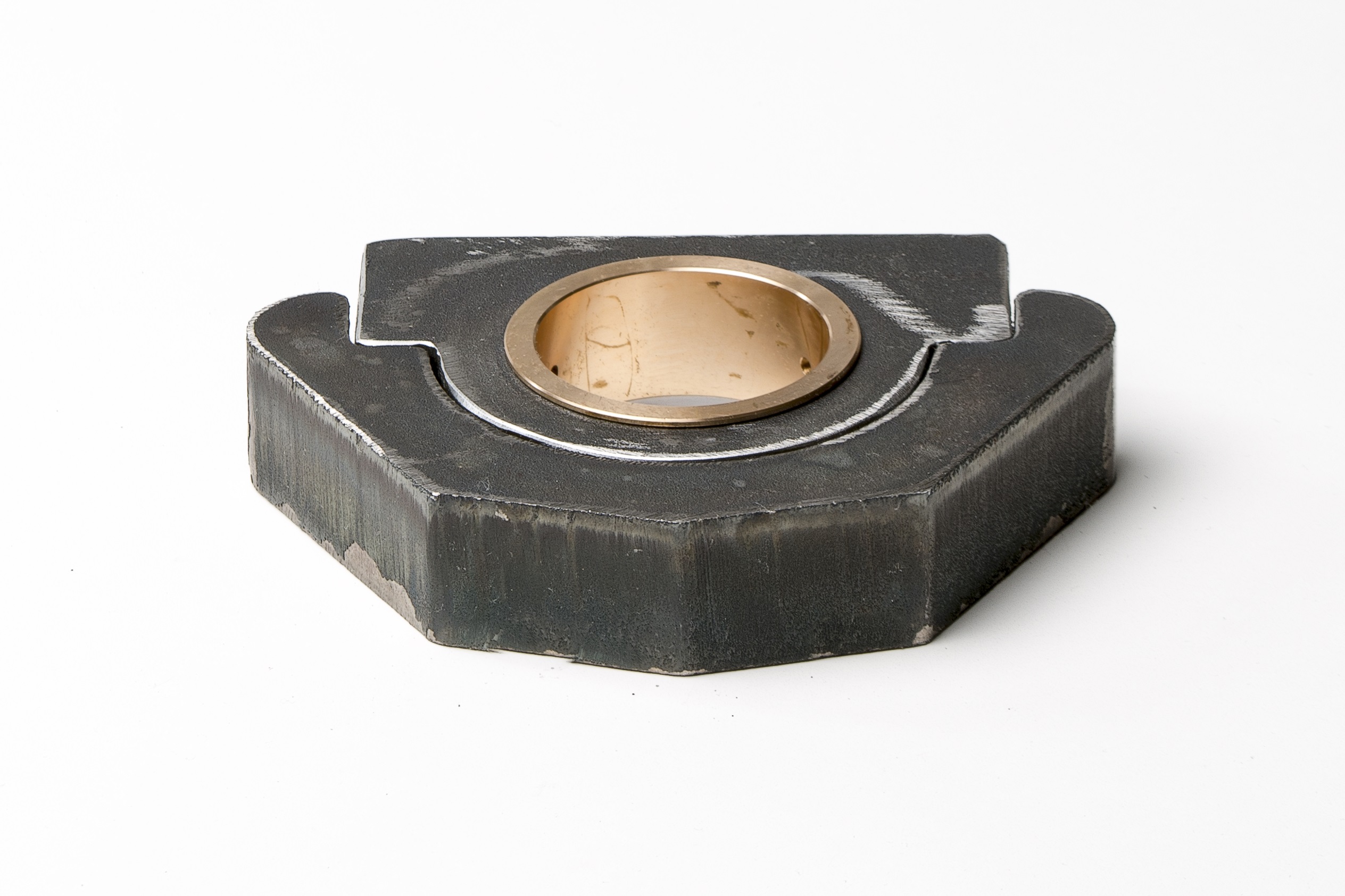

Käytetään kun kehto asennetaan pitkittäissuunnassa ja asennetaan ajoneuvon apurunkoon kiinnitettäviin poikittaispalkkeihin. SUT sylinterin asennuksessa käytetään aina hitsattavia kehyslaakereita, kun käytetään SUT rajoitinsarjaa. Laakereiden avulla määritellään haluttu sylinterin asennuskorkeus. Nämä laakerit sopivat myös TT sylinterien asennukseen.

Laakeripalkki DF- ja EF-mallisarjan. Maksimikuormitus 20ton / laakeripalkki. Valettua terästä. Sisältää pronssisen laakeriholkin. Asennus rungon poikittaispalkkien väliin, asennusmitta 286mm. Laakerin sisähalkaisija 65mm. Sopii DF ja EF-mallisarjan 129 ja 149 malleihin.

TT 3-kaatokippi voidaan asentaa ajoneuvon apurunkoon, käyttäen kehyspalkkeja, jotka kiinnitetään z-palkkeihin. Sylinterikehdon asennussuunta on tällöin poikittainen.

Kehys RTW 50 ton malleihin. Kehys sisältää kaksi z-palkkia sekä oikean- ja vasemmanpuoleisen kehyspalkin. Z-palkit ovat 1000mm pitkiä, asiakas voi tarvittaessa lyhentää ne sopiviksi.

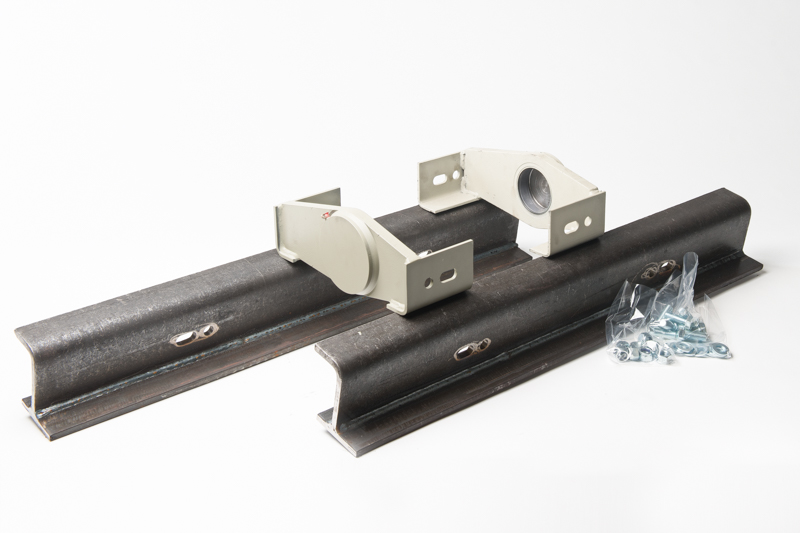

Kehys RT malleihin 115, 132, 152 (32 ton). Kehys sisältää kaksi z-palkkia sekä oikean- ja vasemmanpuoleisen kehyspalkin. Z-palkit ovat 1000mm pitkiä, asiakas voi tarvittaessa lyhentää ne sopiviksi. Ei sovellu perävaunuihin tarkoitettuihin RT66 172 – 219 malleihin, joihin Nummi ei toimita Z-palkkeja. Näissä malleissa suosittelemme käytettäväksi kehyspalkkiparia 320308069 tai 320308070. Kehyspalkit kannattaa kiinnittää suoraan rungon poikkipalkkeihin.

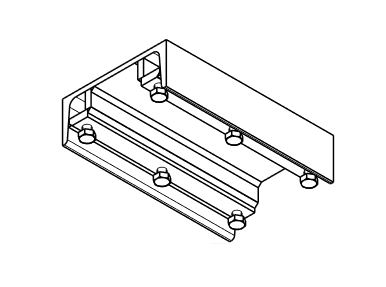

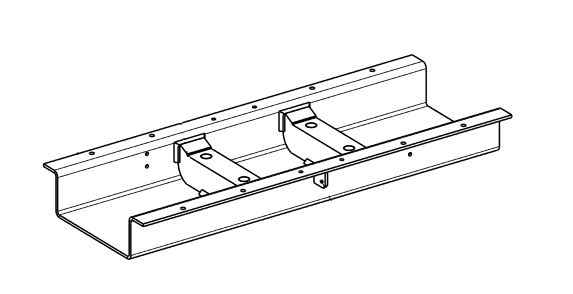

Asennuskaukalo JTC sylintereille ilman kehyslaakereita

Kehys RT 50 ton malleihin. Kehys sisältää kaksi z-palkkia sekä oikean- ja vasemmanpuoleisen kehyspalkin. Z-palkit ovat 1000mm pitkiä, asiakas voi tarvittaessa lyhentää ne sopiviksi.

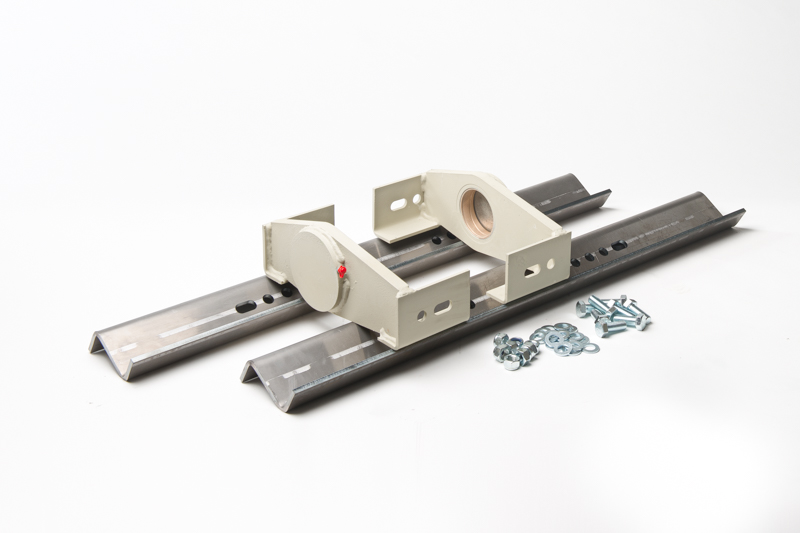

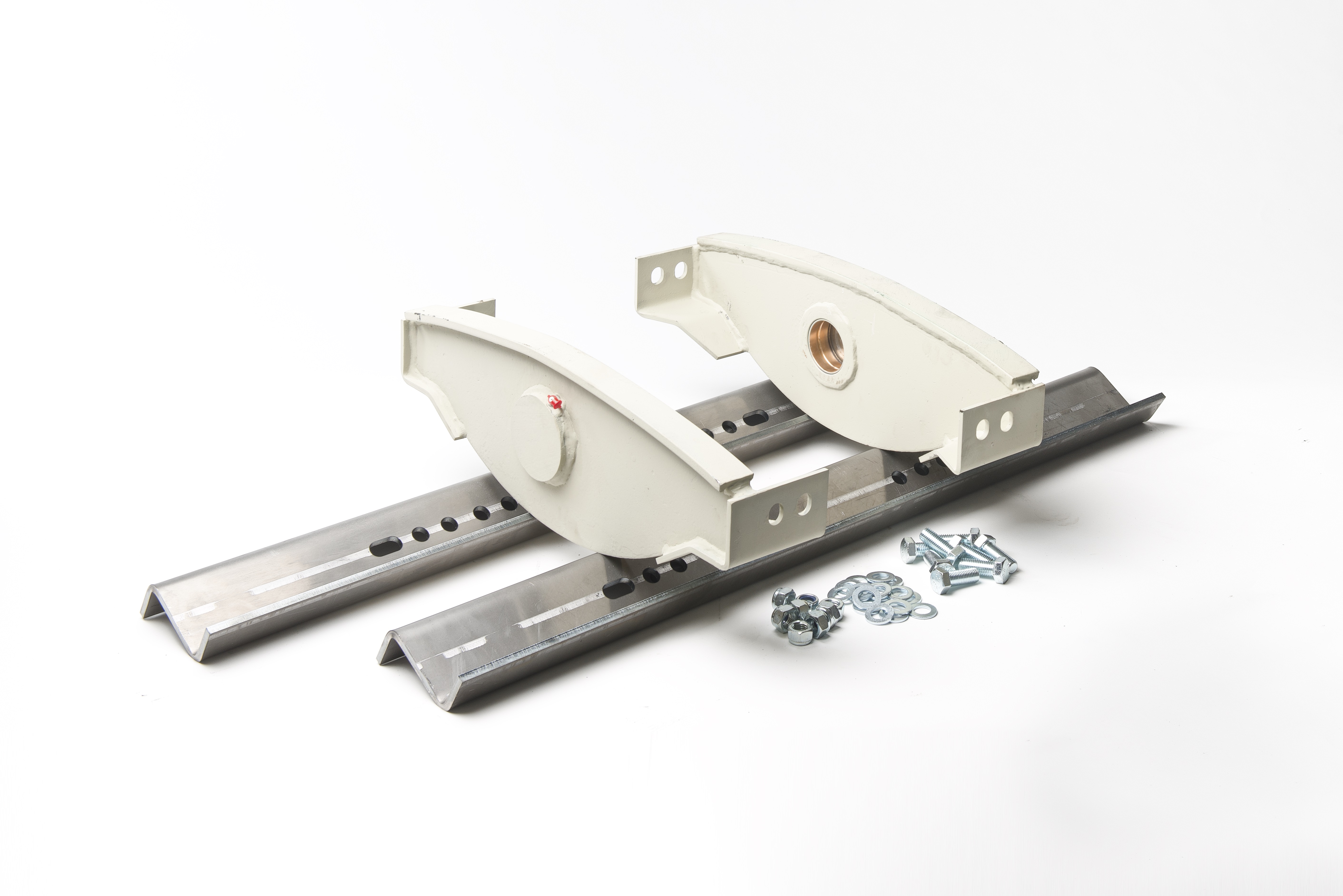

Kokonainen kehys TT 3-kaatokipin asennukseen ajoneuvon apurunkoon, käyttäen kehyspalkkeja, jotka kiinnitetään z-palkkeihin. Sylinterikehdon asennussuunta on tällöin poikittainen. Pakettiin sisältyy z-palkit, laakeripalkit 32t vasen + oikea, kiinnitystarvikkeet. Sopii max 32t TT sylinterien asennukseen.

Lavakiinnike RT malleihin 132, 152, 172, 192, 219 (32ton). Kiinnitetään hitsaamalla lavan pohjaan.

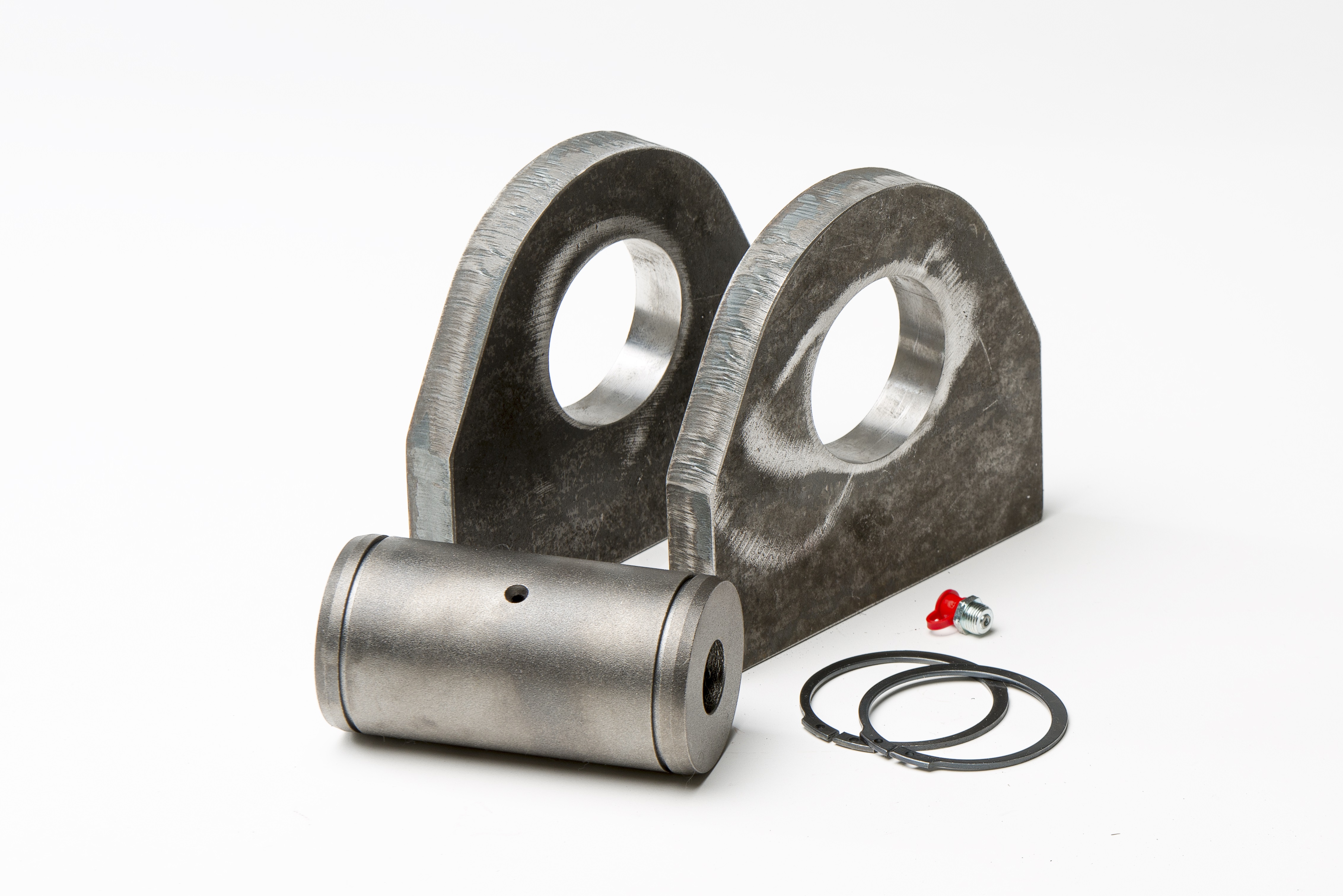

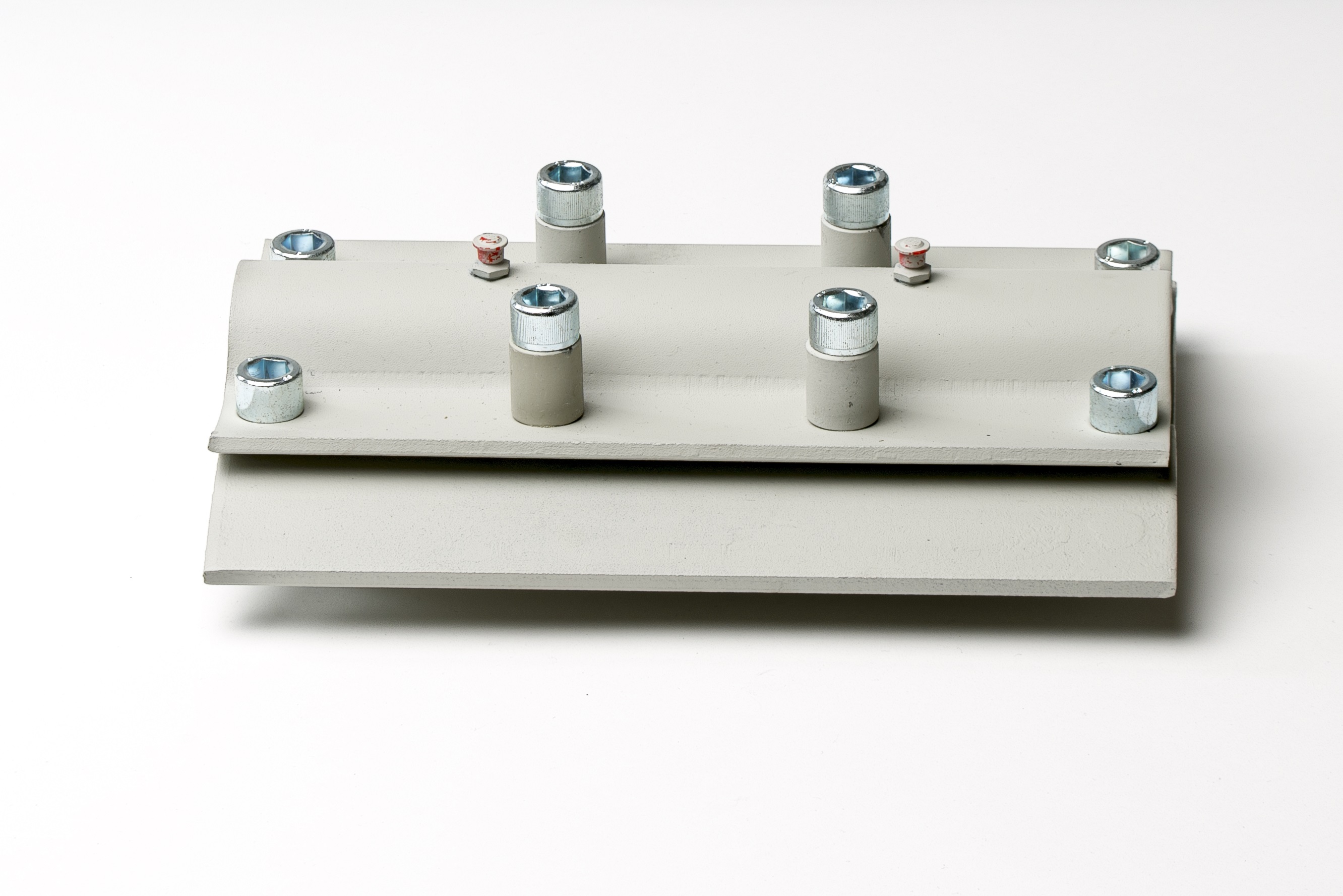

Kiinnityssarja ETV kippisylinterille

Lavakiinnike RT 50 ton. Kiinnitetään hitsaamalla lavan pohjaan.

Lavakiinnike RTW 50 ton. Kiinnitetään hitsaamalla lavan pohjaan.

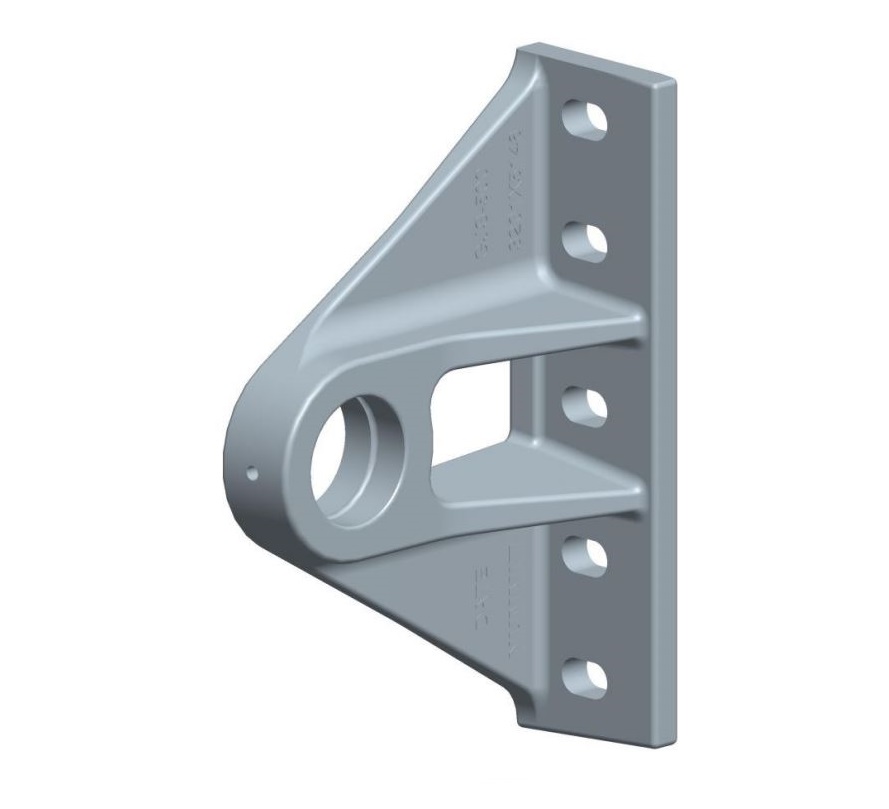

Lyhyempi lavakorva DF- ja EF-mallisarjan kippien asennukseen. Maksimikuormitus 25ton / lavakorva. Valettua terästä. Sisältää rasvanipan. Asennus lavaan pultein. Asennusmitta laakerin keskeltä pohjaan 165mm. Vasen puoli.

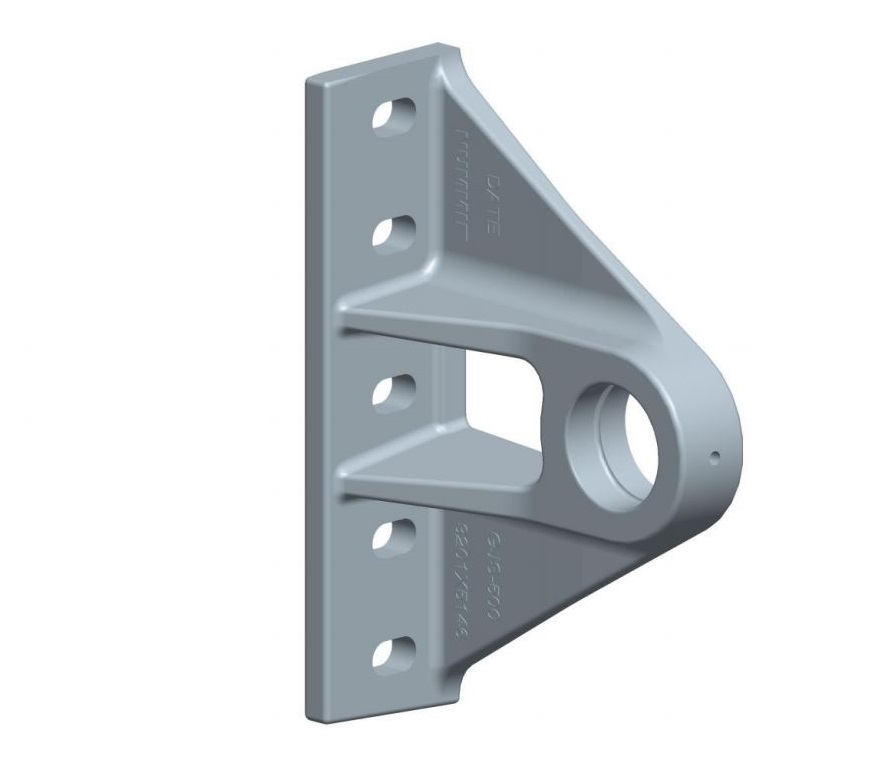

Lavakorva DF- ja EF-mallisarjan kippien asennukseen. Maksimikuormitus 25ton / lavakorva. Valettua terästä. Sisältää rasvanipan. Asennus lavaan pultein. Asennusmitta laakerin keskeltä pohjaan 229mm. Vasen puoli.

Lyhyempi lavakorva DF- ja EF-mallisarjan kippien asennukseen. Maksimikuormitus 25ton / lavakorva. Valettua terästä. Sisältää rasvanipan. Asennus lavaan pultein. Asennusmitta laakerin keskeltä pohjaan 165mm. Oikea puoli.

Lavakiinnike RT malliin 115 (32ton). Kiinnitetään hitsaamalla lavan pohjaan.

Lavakorva DF- ja EF-mallisarjan kippien asennukseen. Maksimikuormitus 25ton / lavakorva. Valettua terästä. Sisältää rasvanipan. Asennus lavaan pultein. Asennusmitta laakerin keskeltä pohjaan 229mm. Oikea puoli.

JTC- ja JTD-mallisten kippisylinterien nostovarren lavakorva. Kiinnitys lavaan pultein. Maksimikuormitus 20t / lavakorva. Etäisyys nivelpisteen keskeltä lavaan 145mm.

JTC- ja JTD-mallisten kippisylinterien nostovarren lavakorva. Kiinnitys lavaan pultein. Maksimikuormitus 20t / lavakorva. Etäisyys nivelpisteen keskeltä lavaan 250mm.

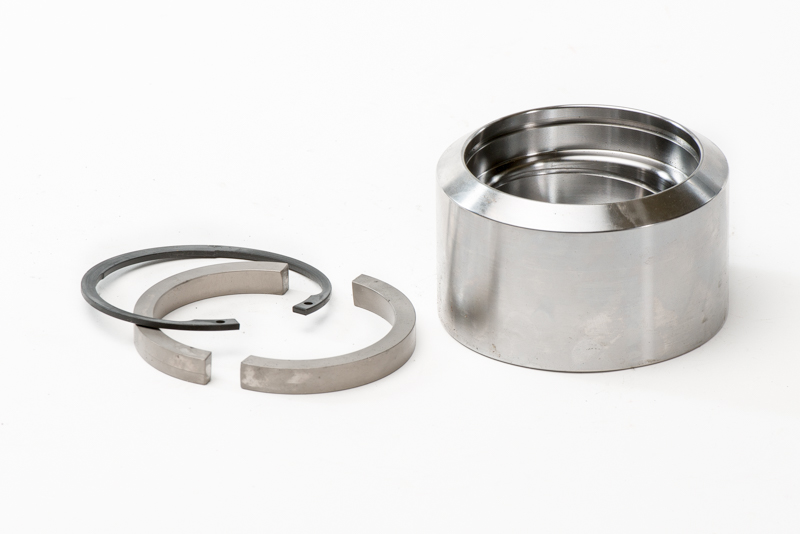

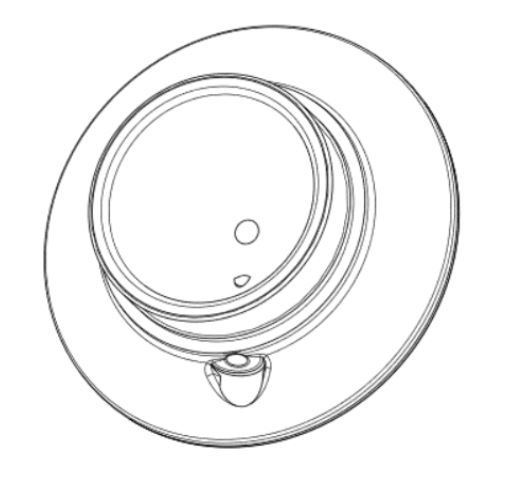

PALLOKUPPI 70 TT

PALLOKUPPI 70 SUT,SDC M8x1 Ø106

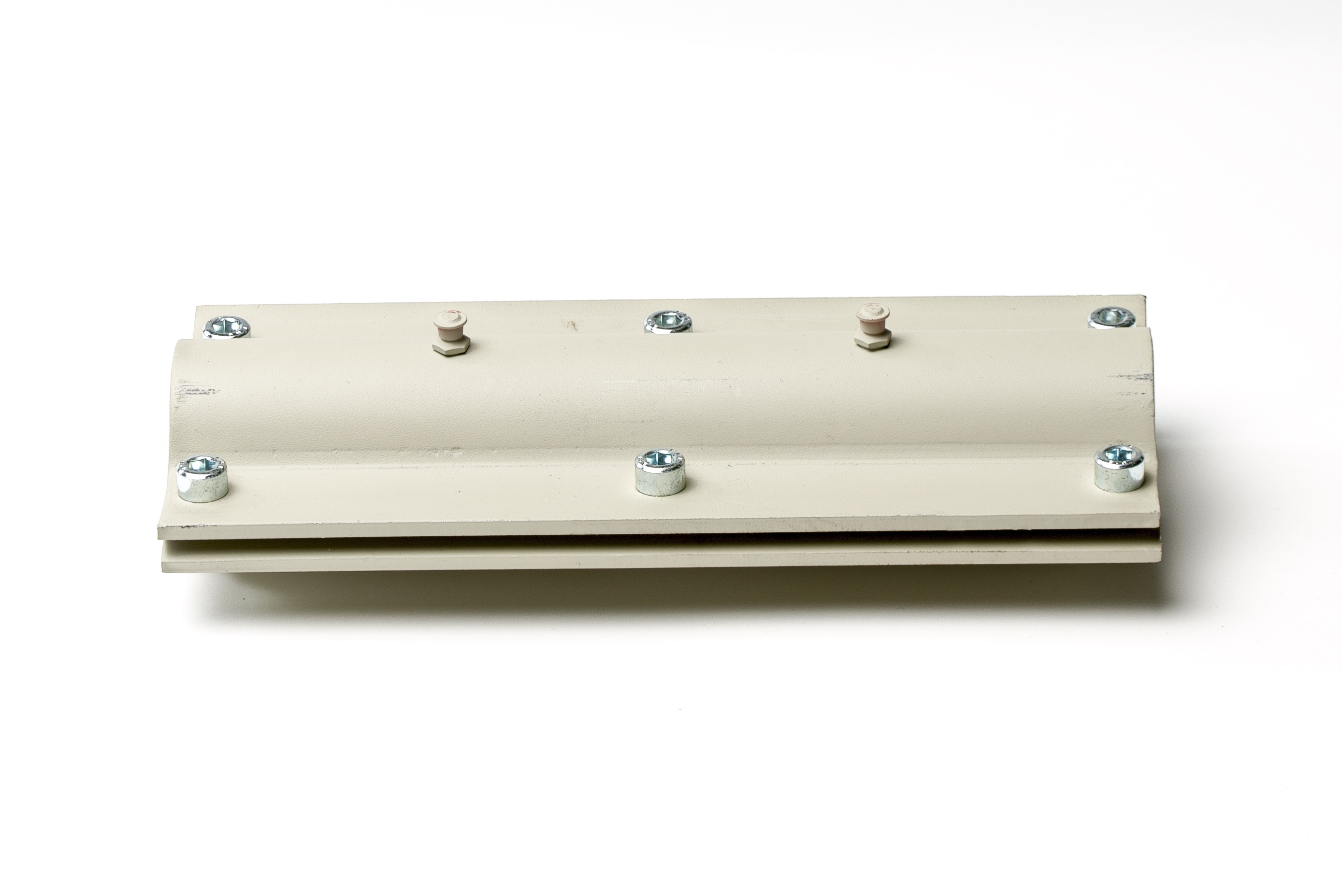

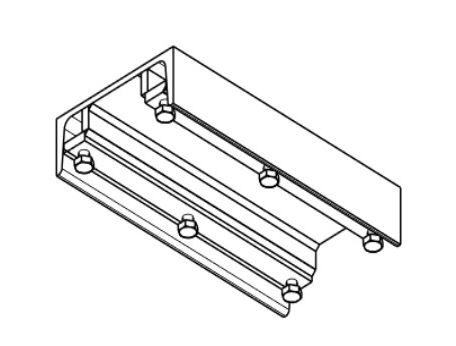

Sylinterikehto LT-sylinterille. Sallii sylinterin sivuttaisliikkeen.
